    電梯空調怎么安裝?

    電梯空調怎么安裝?

                  當我們走進電梯時,總會不由自主地想到一個問題,那就是電梯是一個相當密閉的空間,它是怎么保持空氣的流通的呢?其實電梯"通氣"主要的途徑是空調,那么電梯空調怎么安裝?下面隨著小編一起來了解下吧!

    電梯空調安裝步驟

    一、電梯空調安裝須知

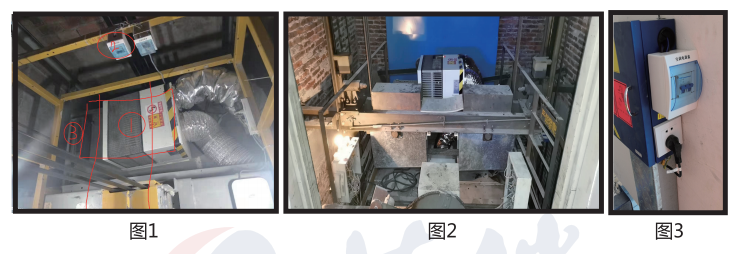

    * 建議空調安裝在上梁的支架上,防止工作時產生振動。

    * 建議拆除原電機風扇,防止空調和電梯風扇同時使用,影響制冷效果。

    * 建議電源斷路器安裝在導線的前端

    (如取機房控制柜處的獨立照明電源),如圖3

    二、鋪設電纜:

    在機房確定電梯空調電纜電源輸入點,選用對電梯運行不會造成干擾的電源(如照明電源)作為電梯空調的電源。

    將電纜沿著線槽進入井道,電纜必須與電梯扁纜運行時保持同步(以免損傷電纜),在每隔0.5米的距離處用扎帶將電纜與扁纜扎緊,直至電纜鋪設扎緊完畢,在井底觀察電纜與扁纜在電梯整個行程中是否同步。鋪設電纜過層中需由有專業資質的施工人員操作,以確保空調電纜鋪設符合安全規范,防止發生事故。

    我司電梯空調選配的空調電纜有以下規格供客戶選用:

      a、5*0.75規格 GB/T5023.6-2006        建議10層以下電梯使用

      b、3*2.5 規格 GB/T5023.6-2006         建議10到20層電梯使用

      c、3*2.5 帶鋼芯規格 GB/T5023.6-2006   建議20層以上電梯使用。

    三、安裝電源插座:

    在轎頂合適的位置安裝空調電源插座。空調電源線主機外部分長度約為1.2米,配合空調主機安裝位置選定電源插座位置。如圖3

    四、空調主機安裝

    根據空調安裝基本原則,可將空調安裝在橫梁上,或通過安裝角鐵將空調固定在橫梁上,采用M8螺絲進行固定。示意圖如下:

    根據空調安裝基本原則,可將空調安裝在橫梁上,或通過安裝角鐵將空調固定在橫梁上,采用M8螺絲進行固定。示意圖如下:

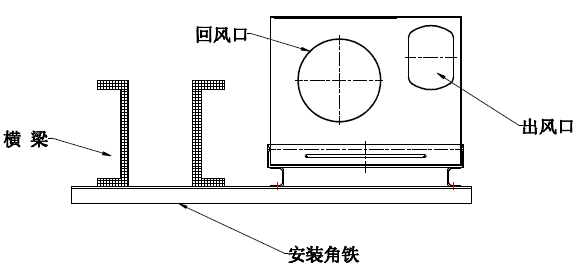

    (通過安裝角鐵固定在橫梁上)

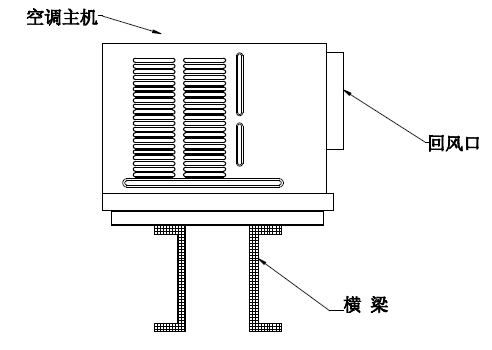

    直接固定在橫梁上示意圖

    依據轎頂結構結合上圖,選擇合適的方法與位置固定空調主機。空調主機底部的槽位為前高后底,底部安裝水平后空調機身會有輕微角度向后傾斜,以保證空調內部冷凝水順利流向空調后方,由風葉導圈霧化后蒸發。

    所以在安裝主機后有向后輕微傾斜現象屬于正常。

        空調主機略重,安裝過程中需輕拿輕放,禁止將空調大角度傾斜(≥45°)甚至翻轉,或者踩踏空調,嚴禁空調主機劇烈磕碰、掉落等情況發生。不當操作將會導致空調內部結構受損,影響空調正常使用。





    主機安裝注意事項:

    a、選擇安裝位置時需考慮保留維護電梯及空調的人員操作空間(≥0.12m2),高度應滿足電梯安全規范。

    b、安裝空調時需注意空調后部散熱器散熱問題,需留出100mm以上距離的散熱空間。

    五、確定好出風口,一是用預留風扇位置貼10-15mm厚的保溫材料保溫棉要粘貼整個冷風經過或吹到的風道金屬表面。

    六、空調冷風口粘貼保溫棉的方法(*若轎廂內設置吊頂,可利用吊頂邊緣與之間的間隙作為通風道)

    注明:若轎廂內不設置吊頂風口,可利用吊頂邊緣與轎壁之間的間隙作為通風道,需用保溫棉對冷風接觸的部分做保溫。

    注意:風口安裝時需注意,安裝出風口時要做好冷風箱與百葉窗連接部位的縫隙與附近金屬表面的隔溫措施,防止冷/熱風泄漏、金屬表面過冷產生水。

    七、保溫軟管的連接

    八、固定轎頂風口處的風箱,并做好保溫密封處理。

    九、安裝固定主機,注意主機風管連接并做好保溫密封處理,可參照上面保溫軟管連接的示意圖。

    注:因不同的工地有不同的處理方法,需注意的就是做好風的連接及出風口的保溫處理。風口的通風面積要>200cm讓冷風直接吹到轎內。注意避免冷風經過的地方直接接觸金屬。

    十、接收面板安裝

    十一、裝飾百葉窗的安裝位置

    關于轎廂吊頂邊縫太小的,風得不到擴散,結露嚴重,在能夠爭取用戶同意開孔裝風口百葉的情況下,可以聯系廠商郵寄直通風箱及百葉(常規附件中無此配件)。附百葉效果圖。

    最常見錯誤的安裝方式有以下幾種:

    1.風管連接相反,冷風管裝在回風口上,回風管裝在冷風口上,此舉直接導致,空調一開,轎頂全是結露水珠,冷氣流失,空調無制冷效果。

    2.出風口周邊未做保溫。不管是轎廂還是轎頂,風口處的上下都是需用保溫棉先做好保溫,讓冷風吹到或經過之處不要接觸到金屬表面。未做好保溫,冷風接觸到金屬表面將會產生冷凝水。

    3.冷風管未固定內管。冷風管即粗厚那根,里面是有一根內管的,需先固定好內管。如未固定內管直接套外面,空調一開,里面冷風會將內管吹到一起堵塞風管,里面冷風出不去,結露嚴重轎廂無制冷效果。

    4.冷風管固定后兩端未做密封保溫。附件中有配黑色封口膠,冷風管固定后,需用封口膠再次進行封口,讓其不漏風。否則,漏風出來,冷風與外面溫差超過8°,將在空氣中結露從而使轎頂上有冷凝水。

    空調安裝試調1.空調安裝完畢后,試運行前,請仔細檢查空調器是否可靠接地。2.接通電源,空調器會發出“嘟”的一聲,此時查看控制面板,電源燈亮,制冷等閃爍。3.定時測試:定時測試原理是將時間設置在早上8點,定時開機設置為早上8:03,定時關機時間8:08,然后開機檢測空調是否能夠在設定時間自動開關。按照遙控器定時操作,進行以下步驟:a.按“RESET”按鈕將遙控器數據還原。此時遙控器系統時間為AM 0:00,屏幕中CLOCK字母閃爍。(AM上午,PM為下午)b.按“時”鍵將AM 8:00點時間確定。含義是將系統時間設置為上午8點。再按遙控器背后左手邊的“時針(CLOCK)”按鈕固定時間,此時屏幕中“CLOCK”字母停止閃爍,時間無法調整。c.按“”按鈕,調整定時開機時間。具體操作:按下“”按鈕,此時屏幕顯示AM 8:00,意思為早上八點開機。此時屏幕左下角“”圖案閃爍。按“分”按鈕將時間調整到8:03。此時停止操作,等待幾秒鐘,屏幕中“”會停止閃爍,說明定時開機時間上午8:03分已經確定。d.按“”按鈕,此時屏幕右方出現PM 6:00,由雙向箭頭鏈接左邊的時間,圖案閃爍。含義是定時關機時間為下午下午6點。在圖案停止閃爍之前按“時”按鈕調整時間為AM 8:00,按“分”按鈕將時間調整到8:08,停止操作等待幾秒鐘,圖案停止閃爍,說明定時關機時間上午8:05分已經確定。e.設定好定時開關后,將遙控器對準接控制面板“開關”按鈕,此時控制面板“定時”燈亮,說明接收到定時信號。繼續等待空調是否在設定時間內開關。若空調準時開關,則說明定時功能完好,定時操作正確。若不能啟動或停止,則關閉空調電源,斷開電源,重新鏈接電源開機并設置定時功能,或咨詢售后部門尋求解決方案。注意,遙控器定時功能設置后不可再做其他調整,定時功能啟動后也不可再對空調進行其他功能或模式的調整,否則定時功能會失效。



    4.其他功能測試:

    定時功能測試結束后對其他功能例如制冷、制熱(冷暖型)、風量高、中、底檔等功能進行測試(不同客戶感受不同可能會對風量產生疑問,具體數據需要專業儀器測量,本公司所有產品生產過程及出廠前經嚴格測試確保質量合格)。制冷測試條件:轎廂溫度應在26度—45度,將空調器設在“制冷”狀態,并將溫度設定在16度,以試其制冷。

    5.空調測試完成后開機運行空調,檢查下列項目:

    a、運行時是否有不正常聲音和振動?

    b、顯示區是否正常顯示?

    c、轎廂內,轎壁、天花是否有凝露水珠?

    d、有無氣體泄露?

    e、遙控器的各功能是否正常?

    f、發射信號時,機器能否發出“嘟”的一聲?

    6.安裝完成后,安裝人員應切實做到以下幾點:

    a、按照使用手冊向用戶說明操作要領,各按鍵的作用方法、操作使用時應注意事項以及其它方面。

    b、過濾網的拆裝方法。

    c、遙控器電池的安裝與拆卸。

    d、告知用戶使用前要仔細閱讀使用手冊,并熱情解答用戶的提問。同時將安裝完畢后附件箱里剩余的雙面膠及保溫棉等材料交給用戶,以備日后維護之用。
